Makro- und Mikrofotografie

Makro- und Mikrofotografie

Sektion Hymenoptera

Fotoanlage zur Makro- und Mikrofotografie in der Sektion Hymenoptera der ZSM.

Fotoanlage zur Makro- und Mikrofotografie in der Sektion Hymenoptera der ZSM.

Besonders bei kleinen Objekten und der mit hohen Abbildungsmaßstäben verbundenen geringen Schärfentiefe lassen sich durchgehend scharfe Aufnahmen nur mit weit geschlossener Blende oder durch Stacking erzeugen, wobei letztere Methode eine deutlich besser Bildqualität lilefert.

Beim Stacking werden mehrere oder viele Bilder pro Objekt erstellt und diese dann verrechnet. Das ist im Vergleich zu Einzelaufnahmen mit einem deutlich höheren Zeitaufwand verbunden und eignet sich nur bedingt zur Hochdurchsatzphotografie, bei der sowohl Geschwindigkeit als auch Bildqualität eine Rolle spielen.

Zur effizienten und zeitsparenden Erstellung tiefenscharfer Aufnahmen wurde in der Sektion Hymenoptera der ZSM ein Fotosystem entwickelt, mit dem sich tiefenscharfe Bilder mit 100 oder mehr Einzelbildern in weniger als 30 Sekunden von der Aufnahme bis zum fertigen (tiefenscharfen) Bild erstellen lassen. Einsatzbereiche des System sind die routinemäßige Fotografie von DNA-Barcoding-Belegexemplaren sowie Typenfotografie.

Makrofotografie mit der Olympus OM-D E-M1 Mark II

Olympus OM-D E-M1 Mark II mit M.Zuiko 60mm F2.8 Macro und Raynox DCR-250 Nahlinse.

Olympus OM-D E-M1 Mark II mit M.Zuiko 60mm F2.8 Macro und Raynox DCR-250 Nahlinse.

Die Olympus OM-D E-M1 Mark II besitzt einen 20 Megapixel-Sensor im Micro-Four-Thirds-Format und einer Größe von 17,4 x 13 mm. Das verwendete Olympus M.Zuiko Digital ED 60mm F2.8 Macro-Objektiv erlaubt einen Abbildungsmaßstab von bis zu 1:1, d.h. Objekte mit einer Länge von 17,4 mm werden formatfüllend aufgenommen.

Für stärkere Vergrößerungen wird eine Vorsatzlinse  vom Typ Raynox DCR-250-Nahlinse verwendet, wobei sich zwei dieser Vorsatzlinsen stacken lassen, um Abbildungssaßstäbe bis 2,1:1 zu erreichen. Für noch höhere Vergrößerungen wird ein Panasonic Lumix G X VARIO PZ 45-175mm F4.0-5.6 Asph eingesetzt, an den mittels eines Adapters ein auf unendlich korrigiertes Objektiv mit großem Arbeitsabstand von Mitutoyo angebracht ist. Mit der Kombination von Tubuslinse und Mitutoyo Plan Apo 5X-Mikroskopobjektiv lassen sich damit Vergrößerungen bis 3,88-fach erzielen. Noch größer Abbildungsmaßstäbe von bis zu 8,75:1 lassen sich mit dem Mitutoyo 10X Plan Apo erreichen.



Kamera-Objektivkombinationen mit Vorsatzlinsen und Mikroskopobjektiven.

ObjektivBrennweite (mm)VorsatzoptikArbeitsabstand (mm)Vergrößerung max.Bildfeld quer (mm)
M.Zuiko Digital ED 60mm F2.8 Macro60 Ohne1901,0X17,4
M.Zuiko Digital ED 60mm F2.8 Macro60Raynox DCR-250391,6X10,9
M.Zuiko Digital ED 60mm F2.8 Macro602 Raynox DCR-250 gestackt172,1X8,3
Panasonic Lumix G X VARIO PZ 45-175mm F4.0-5.6 Asph.45-175Raynox DCR-2501170.4-1,4X44-12
Panasonic Lumix G X VARIO PZ 45-175mm F4.0-5.6 Asph.130-175*Mitutoyo 5x Plan Apo343,25-3,88X5,4-4,4
Panasonic Lumix G X VARIO PZ 45-175mm F4.0-5.6 Asph.130-175*Mitutoyo 5x Plan Apo346,50-8,75X2,7-2,0

*Brennweiten unter 130mm führen zu Vignettierungen



Olympus OM-D E-M1 Mark II mit Panasonic Lumix 45-175mm F4.0-5.6 Asph und Mitutoyo Plan Apo 5X-Mikroskopobjektiv für Vergröerungen bis zu 8,75X.

Olympus OM-D E-M1 Mark II mit Panasonic Lumix 45-175mm F4.0-5.6 Asph und Mitutoyo Plan Apo 5X-Mikroskopobjektiv für Vergröerungen bis zu 8,75X.



Die integrierte Stackingfunktion der Olympus OM-D E-M1 Mark II

Die Olympus OM-D E-M1 Mark II bietet eine eingebauten Stackingfunktion, bei der bis zu 15 in Serie aufgenommene Bilder kameraintern zu einem Gesamtbild verrechnet werden. Die folgenden Aufnahmen von DNA-Belegexemplaren von Schlupfwespen (Ichneumonidae) wurden bei Blende 5.6 mit der internen Stackingfunktion und einer Schrittweite von 5 aufgenommen.



DNA-Barcoding-Belegexemplare, fotografiert mit der eingebauten Stackingfunktion der Olympus OM-D E-M1 Mark II, wobei 15 in Serie aufgenommene Fotos kameraintern zu einem tiefenscharfen Gesamtbild verrechnet werden (Fotos: Olga Schmidt, zum Vergrößern auf Bild klicken).



Stacking-Fotografie mit Helicon Focus

Die Verwendung von Programmen zur Erstellung tiefenscharfer Bilder wie z.B. Helicon focus liefert qualitativ bessere Bilder als die interne Stacking-Funktion der Kamera und ist zudem nicht auf 15 Aufnahmen pro Serie beschränkt. Außerdem lassen sich Arbeitsabläufe leichter automatisieren, mit automatischem Transfer der Bilder von der Kamera zum PC und nachfolgender Verrechnung mit Hilfe in Version 7 eingeführten “Folder Monitor”-Funktion von Helicon Focus.

Für höhere Vergrößerungen als 1:2,1 wird ein Mikroskopobjektiv mit großem Arbeitsabstand vom Typ Mitutoyo genutzt. Als Tubuslinse dient ein Panasonic Lumix G X Vario PZ 45-175 mm / F4.0-5.6 Asph., das mittels eine konischen Adapters am Objektiv angebracht wird. Mit einem 5X Mitutoyo lassen sich Vergrößerungen bis 3,88-fach erreichen. Für noch höhere Abbildunsmaßstäbe lassen sich Mitutoyo-Objektive mit 10X oder 20X Vergrößerung verwenden.

Mit der Olympus OM-D E-M1 Mark II lassen sich bis zu 999 Bilder in Serie aufnehmen, wobei für Aufnahmen von Belegexemplare meist Serien von 50-100 Bildern bei Blende 5.6 und Schrittweiten von 3-5 ausreichend Tiefenschärfe bieten. Mit der Möglichkeit Serienaufnahmen mit bis zu 10 Bildern pro Sekunde zu erstellen lassen sich mit der Olympus OM-D E-M1 Mark II 100 Bilder in ca. 10 Sekunden erstellen.



Beleuchtung

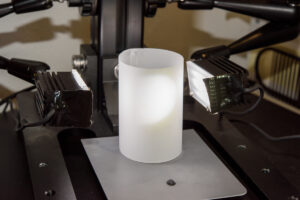

Zur Beleuchtung werden Stackmaster LED-Leuchten vom Typ LED-Segment SN-1 sowie zur akzentuierten Ausleuchtung eine Power-LED “HELIOS” verwendet. Die Leuchten besitzen einen Farbwiedergabewert Ra von 99 bei einer Farbtemperatur von 5700 K die Tageslicht entspricht. Bei Insekten mit glänzender und stark reflektierender Oberflächen wird Vermeidung von Reflektionen eine tubusförmigen Lee-Filterfolie 129 Heavy Frost als Diffusor eingesetzt. Dadurch lassen sich lokale Überbelichtungen, die durch punktförmige Lichtquellen entstehen und in der Nachbearbeitung nicht korrigierbar sind, reduzieren oder sogar ganz vermeiden.



Beleuchtungssystem bestehend aus Stackmaster LED-Leuchten vom Typ LED-Segment SN-1 sowie zur akzentuierten Ausleuchtung eine Power-LED “HELIOS”.

Beleuchtungssystem bestehend aus Stackmaster LED-Leuchten vom Typ LED-Segment SN-1 sowie zur akzentuierten Ausleuchtung eine Power-LED “HELIOS”.



AMD-Workstation-PC

Workstation

AMD Workstation

Zur Verrechnung der Einzelbilder in Helicon Focus wird eine AMD-Workstation mit Ryzen Threadripper-Prozessor verwendet. Helicon Focus Version 7 kann zur Beschleunigung die Grafikkarte verwenden. Die in der Workstation verbaute Radeon RX590 Grafikkarte benötigt zum Verrechnen von 100 Einzelaufnahmen (20 Megapixel jpeg-Format) mit der Methode C in Helicon focus (Version 7) ca. fünf Sekunden.

Prozessor: AMD Ryzen Threadripper 2950X, 16 cores, 32 threads
Motherboard: ASUS ROG ZENITH EXTREME X399
RAM: 64 GB DDR4
Grafikkarte: AMD Radeon RX 590

Beispielbilder

Die folgenden Bilder zeigen Typenexemplare von Schlupfwespen (Ichneumonidae) aus der Hymenopterensammlung der ZSM. Die Aufnahmen wurden mit der Olympus-Fotoanlage angefertigt und sind auf figshare verfügbar. Bei Verwendung der Bilder für Publikationen bitte die jeweilige DOI zitieren.
